本測功機試驗臺架測試系統（以下簡稱系統）可為用戶定制適用于峰值功率7.5KW～300KW、峰值轉速12000rpm～20000rpm及以下電動汽車用驅動電機系統的輸入輸出特性試驗，系統配置滿足新能源汽車用驅動電機的穩態、動態性能測試，持續及峰值測試兼顧部分耐久試驗要求。
一、依據標準
試驗系統工程的設計、施工、驗收參照以下主要國家有關標準、規范的新版本執行，主要有：
1）GB/T 18384.1-2001 《電動汽車 安全要求第1部分：車載儲能裝置》
2）GB/T 18384.2-2001 《電動汽車 安全要求第2部分：功能安全和故障防護》
3）GB/T 18384.3-2001 《電動汽車 安全要求第3部分：人員觸電防護》
4）GB/T 18385-2005 《電動汽車動力性能試驗方法》
5）GB/T29307-2012 《電動汽車用驅動電機系統可靠性試驗方法》
6）GB/T 18488.1-2015 《電動汽車用驅動電機系統 第1部分：技術條件》
7）GB/T 18488.2-2015 《電動汽車用驅動電機系統 第1部分：試驗方法》
8）GB 50150 《電氣裝置安裝工程電氣設備交接試驗標準》
9）GB/T 14549《電能質量公用 電網諧波》
10）GB755-2008 《旋轉電機 定額和性能》
二 試驗項目
1、本試驗系統主要完成試驗項目如下：
1）超速試驗；
2）溫升試驗；
3）工作電壓范圍；

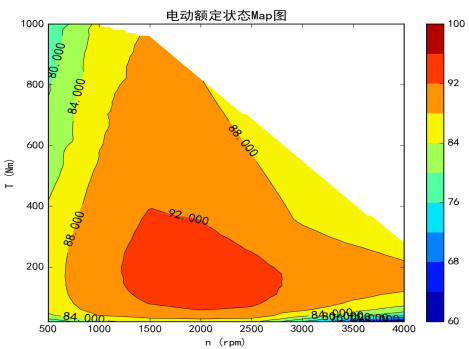

4）轉矩-轉速特性及效率（含持續轉矩、持續功率、峰值轉矩、峰值功率、堵轉轉矩、工作轉速、效率和效率、功率因數、高效工作區測定）；同時輸出MAP圖和相應數據。
5）控制精度測定（含轉速控制精度、轉矩控制精度）；
6）響應時間測定（含轉速響應時間、轉矩響應時間）；
7）驅動電機、控制器工作電流測定；
8）饋電特性測定；
9）可靠性試驗；
2、主要測試參數：
a）控制器輸入直流電參數測量（電壓、電流、功率）；
 b）被試電機的輸入電參數測量（電壓、電流、功率、功率因數等）；
c）被試電機的輸出機械參數測量（轉矩、轉速、功率等）、溫度、堵轉轉矩等。
d）其它測量如絕緣、耐壓、振動、噪聲、匝間耐壓等由用戶自備儀器或設備測試，測試結果可匯總輸入到試驗軟件中，統一輸出報告（預留相應通信接口）。
本試驗系統實施后，具有技術先進、節能環保、可靠性高、準確度高、重復性好、自動化程度高等特點的國內一流的汽車電機試驗臺，有助于大幅度提升企業形象，提高企業優化產品設計的能力和研究開發能力，為產品的生產制造或產品質量監督檢驗提供基礎保證。

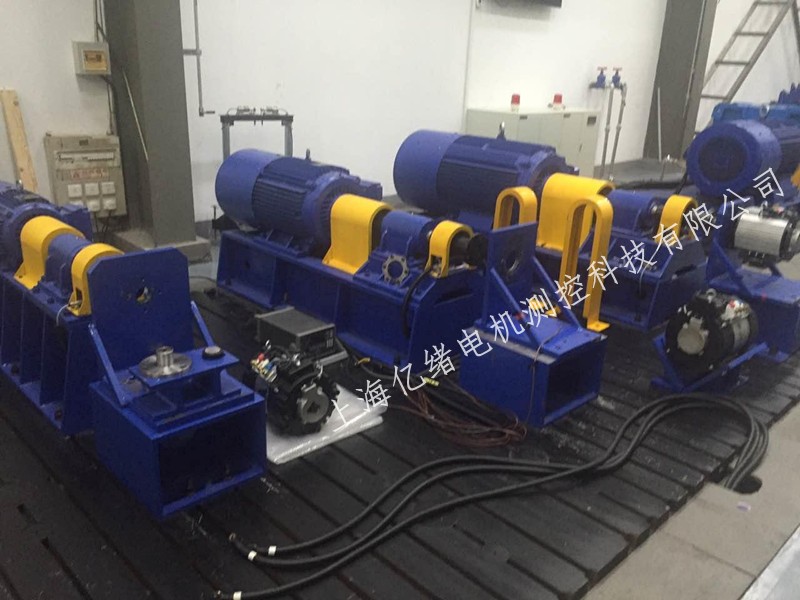

新能源汽車電機測試臺架15000RPM

新能源汽車電機測試臺架15000RPM

新能源汽車電機測試臺架12000RPM
