O、前言

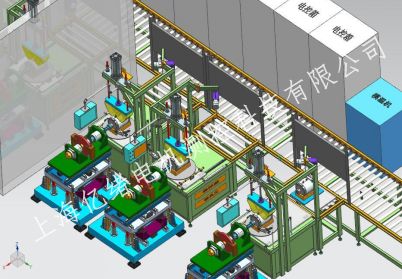

汽車電機下線檢測臺架測試系統制作，系統建設按照《新能源汽車驅動電機數字化車間建設》智能制造規劃要求展開，并融入智能制造整體建設；系統包含檢測系統建設、機械系統建設。
系統建設以成品汽車驅動電機出廠檢測為目的，以自動、半自動檢測為目標。系統在滿足自身檢測功能的前提下，與MES系統連接，實現數據交換，完成標記產品的檢測，并與智能制造大數據平臺對接，可完成檢測數據的定時、定時段、定點等方式的推送。
系統建設完成后具有試驗現場布局合理，系統操作方便，電機安裝快速便捷，節拍緊跟生產節奏；檢測數據準確可靠、查詢方便、可溯源性強等特點；用于新能源汽車電動機及驅動控制器的靜態、穩態、動態性能測試。
一、依據標準
試驗系統分為檢查試驗和出廠試驗部分，試驗系統須滿足如下標準：
  GB/T18488.1-2015《電動汽車用驅動電機系統第1部分：技術條件》
GB/T18488.2-2015《電動汽車用驅動電機系統第2部分：試驗方法》
QCT1069-2016《電動汽車用永磁同步驅動電機系統》
GB755-2008  《旋轉電機 定額和性能》
二、檢測項目
1、冷態電阻檢測與測溫元件阻值檢測
2、絕緣耐壓
3、工頻耐壓
4、堵轉試驗
5、空載測試
6、噪聲測試
7、相序測試
8、反電勢測試（瞬間斷電測試及對拖動態測試）
9、負載試驗
三、核心試驗軟件
采用上電科自主知識產權的控制軟件和試驗軟件，軟件基于Window的VC.net開發的試驗軟件，系統兼容性好、穩定可靠，兼容不同版本的操作系統，界面直觀形象可操作性強，升級維護方便。出具的試驗報告已被中國CQC、美國LVLAP、美國UL、德國TUV、挪威NEMKO和加拿大CSA等權威機構認可。
測量系統采用觸摸屏和工控機通過數據總線和測量?jī)x表（主要有：直流電阻儀表、絕緣電阻、耐壓、功率計、噪音儀等）通訊，根據測試需求自動采集試驗數據諸如：電壓、電流、功率、轉速、噪音等，并根據試驗項目及相關設置存儲和處理數據，繪制曲線并自動生成試驗報告，用戶可以自己設定報告模板，設計報告格式。試驗數據存入數據庫，可供查詢。
觸摸屏系統采用圖形化操作界面，界面友好、易操作。具有控制及監測界面編輯功能，用戶可編輯界面設定雙向直流電源，負載電源的控制功能，也可編輯文本、圖形等顯示窗口實時顯示測試信息，例如顯示轉矩、轉速、電壓、電流等一個或多個通道的測量信號。自動化測試軟件集成臺架所有可控制設備（如雙向直流電源、溫控系統、數采系統、功率分析儀等）的控制功能。程序自動化，編輯臺架自動化運行程序時，可將所有設備的控制指令作為程序輸入。自動化程序中發出的指令信息和采集的變量信息都可作為自動化程序跳轉的判定依據。
實時數據顯示
限值監測及應對措施設置
在線運算功能，運算公式可由用戶編輯
具備斷電保護功能（含不間斷電源），當出現斷電時能自動保存測試數據及系統運行狀態，恢復供電后能根據需要從斷電前的狀態繼續試驗。
具備設備操作、應用試驗程序編輯、數據查閱等功能的權限設定。
自動化測試軟件集成CAN通訊軟件功能，可實現與被測電機的CAN通信，協調控制方式的轉換，并儲存和顯示CAN信息。符合CAN2.0A和CAN2.0B的標準。
