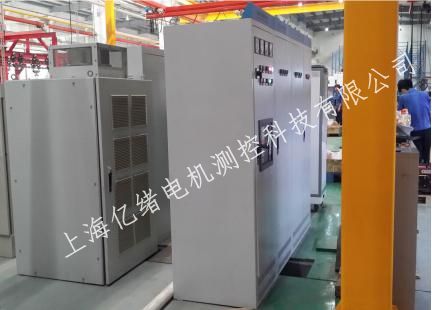

3000kW 高低壓交直流出廠試驗系統
本試驗系統可實現交流、直流電動機出廠試驗的測試要求，配置特殊設計的變頻靜止電源+組合式變壓器+整流變+勵磁用于交流高低壓電機和直流電機測試電源；供電電網只需：電壓：380V ；頻率：50Hz；相數：3 相，電網容量 750kVA就能實現大功率電機測試需要；系統配置三套測量系統（高壓、低壓、直流）和一套高精度交直流功率分析儀用于參數測量。
測量系統由工業控制計算機+測量儀表組成局域網，試驗過程中根據不同的試驗項目工業控制計算機選擇相應的測量儀器，實時采集測量儀器數據并保存到數據庫，試驗管理軟件對試驗數據進行處理生成試驗報告和試驗曲線。
一、依據標準
GB755-2008 《旋轉電機 定額和性能》
GB/T 1032-2005《三相異步電動機試驗方法》
GB1311-2008《直流電機試驗方法》
GB 50054-95 《低壓配電設計規范》
GB 50060 《3~10kV高壓配電裝置設計規范》
二、測試能力
1、三相異步電動機（以4級電機為準）
380V  630kW
660V  1000kW
3.3kV  1500kW
6.6kV  3000kW
11kV  3000kW
2、直流電動機
440V  750kW
660V  1500kW
750V、800V  2000kW
(勵磁電壓 220V 150A)
3、試驗項目
3.1、交流電機測試項目
  (1)絕緣電阻測試
(2)直流電阻測試
  (3)工頻耐電壓試驗
  (4)線圈匝間沖擊耐壓試驗
(5)空載試驗
3.2、中高壓交流電機測試項目（3.3kV/6.6kV/11kV）：
(1)空載試驗(額定電壓、額定頻率下，測取定子電流和輸入功率)
3.3、直流電機測試項目
  (1)絕緣電阻測試
(2)直流電阻測試
  (3)工頻耐電壓試驗
  (4)線圈匝間沖擊耐壓試驗
  (5)空載試驗(額定轉速下測額定電壓時的勵磁電流)
